Simeringi

Simeringi

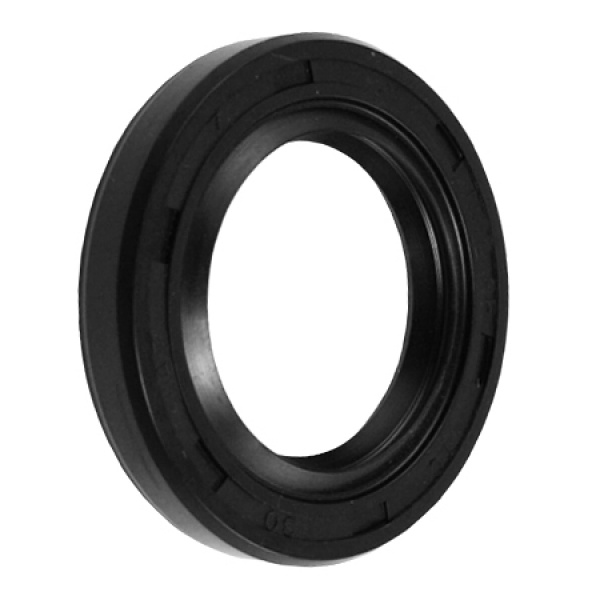

Uszczelnienia promieniowe wału, zwane potocznie „simeringami”, zakłada się między obracającymi się elementami maszyn i urządzeń w celu utrzymywania środka smarnego i zapobiegania przedostawania się zanieczyszczeń.

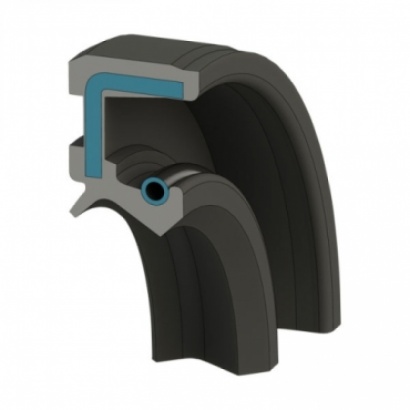

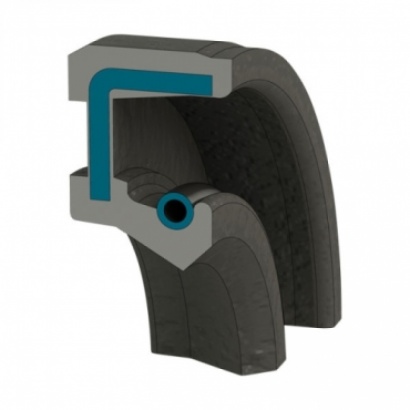

Na podstawową konstrukcję (np. typ R) składają się: metalowa wkładka usztywniająca, elastomerowa powłoka, warga uszczelniająca oraz sprężyna zaciskowa. Duża część konstrukcji (np. typ RST) ma także od zewnętrznej strony tzw. wargę przeciwpyłową.

simering_budowa

  • Wkładka usztywniająca zapewnia sztywność konstrukcji, co umożliwia ciasne pasowanie w oprawie.
  • Elastomerowa powłoka zapewnia odpowiednie osadzenie w razie niedokładnego wykończenia otworu oprawy.
  • Krawędź wargi uszczelniającej dzięki sprężystości elastomeru oraz sprężynie zaciskowej dociskana jest do powierzchni wału.
  • Warga przeciwpyłowa zwiększa ochronę przed zanieczyszczeniami

ODMIANY KONSTRUKCYJNE

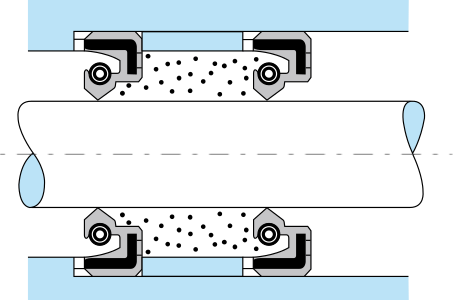

Warga uszczelniająca powinna pracować na warstwie smarnej, dlatego kiedy stosuje się dwa uszczelnienia pracujące obok siebie, pusta przestrzeń pomiędzy nimi powinna być wypełniona środkiem smarnym.

simering_podwjna_zabudowa

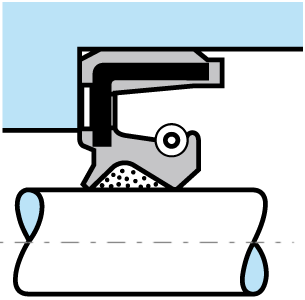

Jeżeli stosowane jest uszczelnienie z wargą przeciwpyłową, to przestrzeń między wargami również może być wypełniona smarem. Taki zabieg powiększy ochronę przed zanieczyszczeniami.

simering_2

Przykładowe oznaczenie uszczelnienia typu simering: 80×100×12 RST NBR, gdzie:

  • 80 – średnica wewnętrzna,
  • 100 – średnica zewnętrzna,
  • 12 – wysokość,
  • RST – odmiana konstrukcyjna,
  • NBR – symbol materiału.

W zależności od wymagań odporności chemicznej i odporności termicznej stawianych przez daną aplikację, stosowane są różne rodzaje powłoki, z której wykonywano simeringi; podstawowym materiałem jest kauczuk nitrylowy.

Materiały do produkcji simeringów

 OZNACZENIATEMPERATURA PRACYODPORNOŚĆBRAK ODPORNOŚCI
KAUCZUK NITRYLOWY NBR -30°C DO +100°C
KRÓTKOTRWALE DO +120°C
  • OLEJE SILNIKOWE, TRANSFORMATOROWE, OPAŁOWE
  • SMARY
  • PŁYNY HYDRAULICZNE
  • WĘGLOWODORY ALIFATYCZNE
  • PROPAN
  • BUTAN
  • BENZYNĘ
  • ALKOHOLE
  • WODNE ROZTWORY SOLI
  • ROZCIEŃCZONE KWASY I ZASADY W NIEWYSOKIEJ TEMPERATURZE
  • WODĘ DO 60°C. (SPECJALNE 100°C)
  • OLEJE I SMARY SILIKONOWE
  • PŁYNY HAMULCOWE NA BAZIE GLIKOLU
  • CIECZE HYDRAULICZNE TYPU HFD
  • STĘŻONE KWASY I ŁUGI
  • WĘGLOWODORY AROMATYCZNE I CHLOROWANE (NP. BENZEN, TRI)
  • ESTRY
KAUCZUK FLUOROWY (VITON®) FPM, FKM -20°C DO +200°C
  • OLEJE I SMARY MINERALNE (RÓWNIEŻ Z DODATKAMI USZLACHETNIAJĄCYMI)
  • WĘGLOWODORY AROMATYCZNE I ALIFATYCZNE
  • TRUDNOPALNE CIECZE HYDRAULICZNE NA BAZIE FOSFOROESTRÓW I WĘGLOWODORÓW CHLOROWANYCH (HSC)
  • PRÓŻNIĘ
  • PROMIENIOWANIE UV
  • OZON
  • KWASY NIEORGANICZNE (SOLNY, SIARKOWY, FOSFOROWY, AZOTOWY)
  • STĘŻONE KWASY ORGANICZNE (OCTOWY, MRÓWKOWY)
  • STĘŻONE ROZTWORY ŁUGU SODOWEGO I KWASÓW
  • KETONY, ESTRY I ETERY MAŁOCZĄSTECZKOWE NP.: OCTAN ETYLU, DOKSAN
  • GORĄCA WODA I PARA WODNA
KAUCZUK SILIKONOWY VMQ, MVQ, SI -50°C DO +200°C
KRÓTKOTRWALE DO +230°C
  • OLEJE I SMARY MINERALNE
  • ROZCIEŃCZONE ROZTWORY SOLI
  • TLEN
  • ALKOHOLE
  • WODĘ DO 100°C
  • OZON
  • WARUNKOWO ODPORNE NA NIEPALNE CIECZE HYDRAULICZNE HSD
  • STĘŻONE KWASY I ZASADY
  • ESTRY I ETERY
  • WĘGLOWODORY ALIFATYCZNE I AROMATYCZNE (TOULEN, KSYLEN)
  • PARA WODNA POWYŻEJ 100°C
KAUCZUK AKRYLOWY ACM -25°C DO +150°C
KRÓTKOTRWALE DO +170°C
  • OLEJE MINERALNE (SILNIKOWE, PRZEKŁADNIOWE) ZAWIERAJĄCE DODATKI USZLACHETNIAJĄCE
  • WARUNKOWO ODPORNY NA WODĘ
  • TRUDNOPALNE CIECZE HYDRAULICZNE OPARTE NA POLIESTRACH, WĘGLOWODORACH-HSD
  • MIESZANINY GLIKOLU Z WODĄ-HSC
  • PŁYNY HAMULCOWE NA BAZIE GLIKOLI
  • WĘGLOWODORY AROMATYCZNE I CHLOROWANE
  • PARA WODNA, KWASY I ZASADY
TEFLON® PTFE -100°C DO +250°C
  • WIĘKSZOŚĆ MEDIÓW CHEMICZNYCH

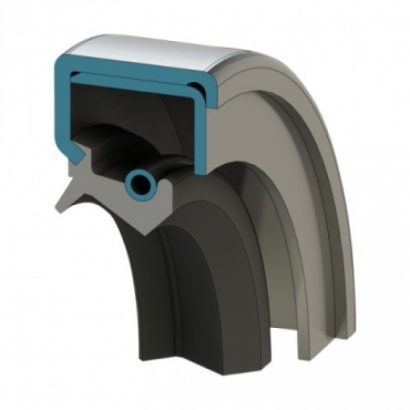

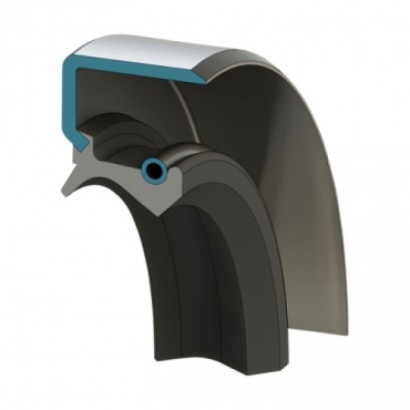

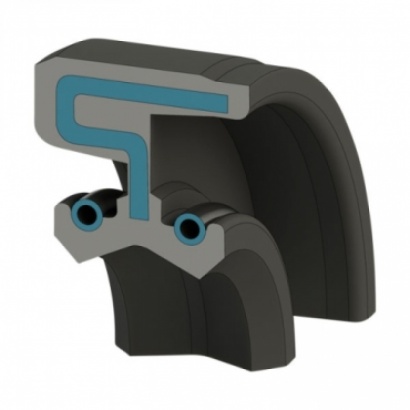

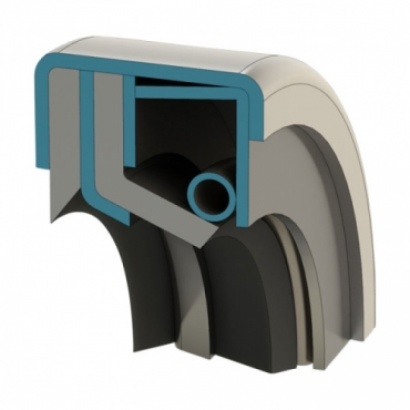

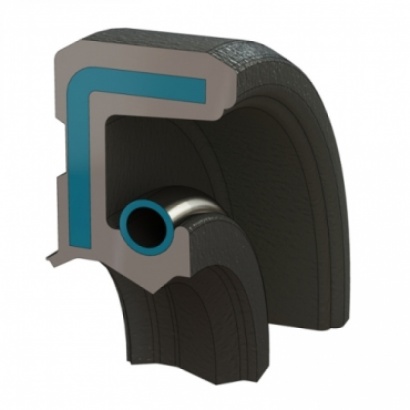

PORÓWNANIE WYBRANYCH OZNACZEŃ

  r rstrzv mmst  rst-d r-duo

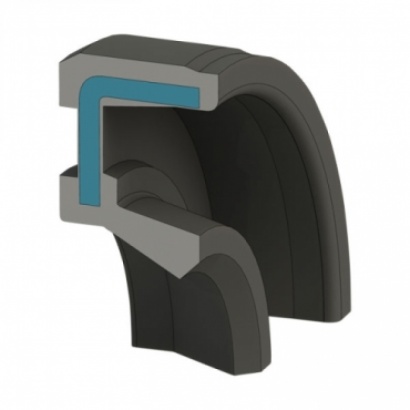

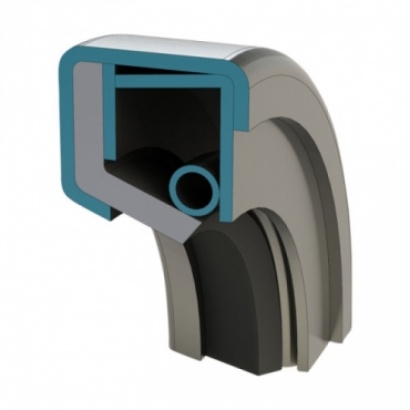

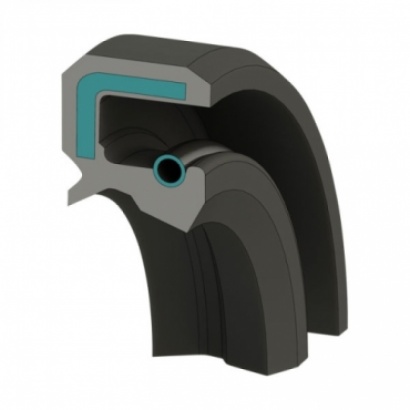

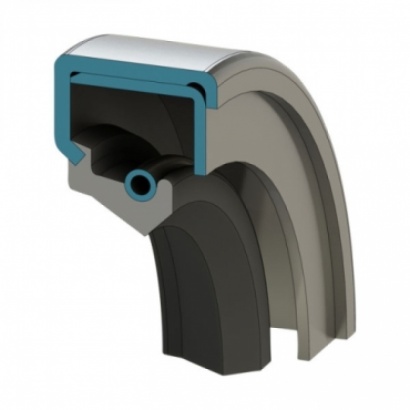

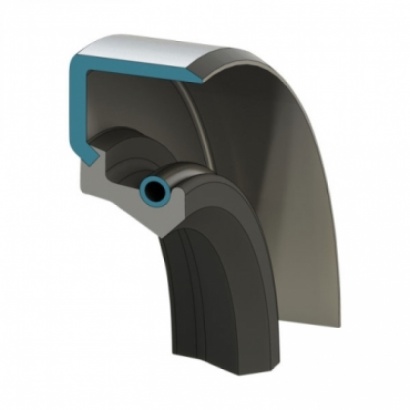

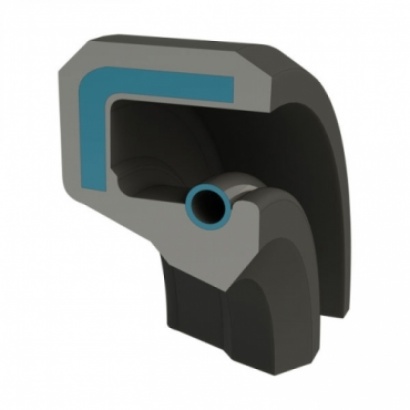

ERIKS R RST RZV M MST RST-D R-DUO
Simrit (FST) BA BASL BAOF B1 B1SL BABSL BADUO
Dichtomatik WA WAS WAO WB WBS WASY WAD
INCO (Revo Seals) A AO   B BO AOH AE
SKF HMS4 HMSA7 HM1 CRW1 CRWA1 CRWAR5
NAK SC TC VC SB TB TCN DC

 Aby uzyskać szczegółowe informacje, pobierz katalog simeringów ERIKS lub skontaktuj się z naszymi handlowcami.

eriks_oil_seals

ERIKS oil seals
