O-Ringi

O-Ringi

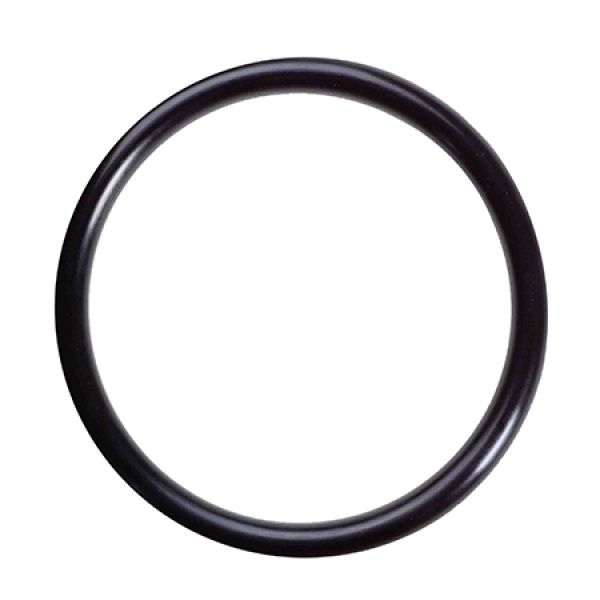

Oring, czyli pierścień uszczelniający o przekroju kołowym, to najprostsze i jednocześnie najczęściej stosowane uszczelnienie techniczne. Wykonywane są z elastomeru (np. NBR), ale i z innych materiałów, na przykład z PTFE w szerokim asortymencie wymiarów, zarówno metrycznych, jak i calowych.

Przykładowe oznaczenie pierścienia typu o-ring, to – 90×3,5 70NBR, gdzie:

  • 90 – średnica wewnętrzna,
  • 3,5 – średnica przekroju,
  • 70 – twardość materiału według skali Shore’a (ShA)
  • NBR – Symbol materiału.

    o-ring_przekroj
O-ring, czyli pierścień uszczelniający o przekroju kołowym, to najprostsze i jednocześnie najczęściej stosowane uszczelnienie techniczne. Wykonywane są z elastomeru (np. NBR), ale i z innych materiałów, na przykład z PTFE w szerokim asortymencie wymiarów, zarówno metrycznych, jak i calowych.
Przykładowe oznaczenie pierścienia typu o-ring, to – 90×3,5 70NBR, gdzie:
90 – średnica wewnętrzna,
3,5 – średnica przekroju,
70 – twardość materiału według skali Shore’a (ShA)
NBR – Symbol materiału.


O-ringi przeważnie stosuje się jako uszczelnienia statyczne, umieszcza się w sztywnej zabudowie, co powoduje odkształcenie się materiału i zdolność do uszczelniania dzięki jego sprężystości.

W określonych warunkach można użyć ich także jako uszczelnienia dynamicznego.



Mogą być także dostarczane w postaci sznurów o dowolnej długości.

O-ringi przeważnie stosuje się jako uszczelnienia statyczne, umieszcza się w sztywnej zabudowie, co powoduje odkształcenie się materiału i zdolność do uszczelniania dzięki jego sprężystości.

o-ring_zabudowa_sztywna

W określonych warunkach można użyć ich także jako uszczelnienia dynamicznego.

o-ring_dyn



Mogą być także dostarczane w postaci sznurów o dowolnej długości.

 W zależności od wymagań odporności chemicznej i odporności termicznej danej aplikacji stosowane są różne rodzaje materiału; podstawowym materiałem jest kauczuk nitrylowy.

Materiały do produkcji o-ringów

 OZNACZENIETEMPERATURA PRACYODPORNOŚĆBRAK ODPORNOŚCI
KAUCZUK NITRYLOWY  NBR  -30°C DO +100°C
KRÓTKOTRWALE DO +120°C
  • OLEJE SILNIKOWE, TRANSFORMATOROWE, OPAŁOWE
  • SMARY
  • PŁYNY HYDRAULICZNE
  • WĘGLOWODORY ALIFATYCZNE
  • PROPAN
  • BUTAN
  • BENZYNA
  • ALKOHOLE
  • WODNE ROZTWORY SOLI
  • ROZCIEŃCZONE KWASY I ZASADY W NIEWYSOKIEJ TEMPERATURZE
  • WODA DO 60°C (SPECJALNE 100°C)
  • OLEJE I SMARY SILIKONOWE
  • PŁYNY HAMULCOWE NA BAZIE GLIKOLU
  • CIECZE HYDRAULICZNE TYPU HFD
  • STĘŻONE KWASY I ŁUGI
  • WĘGLOWODORY AROMATYCZNE I CHLOROWANE (NP. BENZEN, TRI)
  • ESTRY
KAUCZUK ETYLOWO-PROPYLENOWY EPDM -50°C DO +130°C
  • GORĄCA WODA I PARA WODNA
  • ROZTWORY KWASÓW I ZASAD
  • KETONY, ESTRY I ETERY MAŁOCZĄSTECZKOWE
  • ROZTWORY MYDŁA I ŚRODKÓW PIORĄCYCH
  • TRUDNOPALNE CIECZE HYDRAULICZNE TYPU HSC, HSD
  • PŁYNY HAMULCOWE NA BAZIE GLIKOLI
  • WĘGLOWODORY ALIFATYCZNE, AROMATYCZNE I CHLOROWANE
  • OLEJE I SMARY MINERALNE
  • MATERIAŁY PĘDNE
KAUCZUK FLUOROWY (VITON®) FPM, FKM -20°C DO +200°C
  • OLEJE I SMARY MINERALNE (RÓWNIEŻ Z DODATKAMI USZLACHETNIAJĄCYMI)
  • WĘGLOWODORY AROMATYCZNE I ALIFATYCZNE
  • TRUDNOPALNE CIECZE HYDRAULICZNE NA BAZIE FOSFOROESTRÓW I WĘGLOWODORÓW CHLOROWANYCH (HSC)
  • PRÓŻNIA
  • PROMIENIOWANIE UV
  • OZON
  • KWASY NIEORGANICZNE (SOLNY, SIARKOWY, FOSFOROWY, AZOTOWY)
  • STĘŻONE KWASY ORGANICZNE (OCTOWY, MRÓWKOWY)
  • STĘŻONE ROZTWORY ŁUGU SODOWEGO I KWASÓW
  • KETONY, ESTRY I ETERY MAŁOCZĄSTECZKOWE NP.: OCTAN ETYLU, DOKSAN
  • GORĄCA WODA I PARA WODNA
KAUCZUK SILIKONOWY VMQ, MVQ, SI  -50°C DO +200°C
KRÓTKOTRWALE DO +230°C
  • OLEJE I SMARY MINERALNE
  • ROZCIEŃCZONE ROZTWORY SOLI
  • TLEN
  • ALKOHOLE
  • WODA DO 100°C
  • OZON
  • WARUNKOWO ODPORNE NA NIEPALNE CIECZE HYDRAULICZNE HSD
  • STĘŻONE KWASY I ZASADY
  • ESTRY I ETERY
  • WĘGLOWODORY ALIFATYCZNE I AROMATYCZNE (TOULEN, KSYLEN)
  • PARA WODNA POWYŻEJ 100°C
KAUCZUK CHLOROPRENOWY CR -40°C DO +110°C
KRÓTKOTRWALE DO +130°C
  • OLEJ NAPĘDOWY
  • OLEJE I SMARY SILIKONOWE
  • FREON
  • OZON
  • WODA I PARA WODNA
  • ALKOHOLE
  • GLIKOLE
  • ROZTWORY SOLI
  • ROZCIEŃCZONE KWASY I ZASADY
  • PALIWA ROPOPOCHODNE
  • ESTRY
  • KETONY
  • AMINY
  • WĘGLOWODORY AROMATYCZNE I CHLOROWANE
TEFLON® PTFE  -100°C DO +250°C
  •  WIĘKSZOŚĆ MEDIÓW CHEMICZNYCH


Aby uzyskać szczegółowe informacje, pobierz katalog ERIKS lub skontaktuj się z naszymi handlowcami.
