X-Ringi

X-Ringi

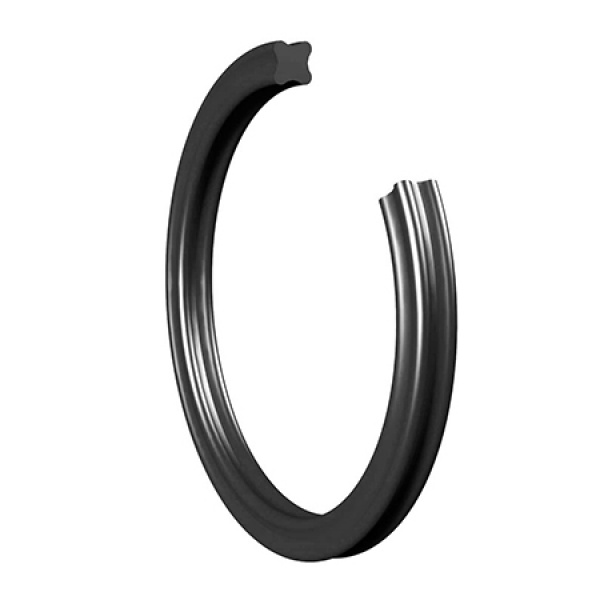

X-ringi, zwane także Q-ringami lub Quad-ringami, to pierścienie uszczelniające o symetrycznym przekroju w kształcie litery „x”. Podobnie jak o-ringi wykonywane są głównie z elastomerów (np. NBR).

Przykładowe oznaczenie pierścienia typu x-ring, to 24,99×3,53 70NBR”, gdzie:

  • 24,99 – średnica wewnętrzna
  • 3,53 – średnica przekroju
  • 70 – twardość materiału według skali Shore’a (ShA)
  • NBR – Symbol materiału

x-ring_przekrój

X-ringi mogą pracować zarówno jako uszczelnienia statyczne, jak i dynamiczne. Sposób zabudowy jest bardzo podobny do zabudowy o-ringów, lecz w porównaniu z nimi wykazują znacznie większą stabilność


x-ring_zabudowa



W zależności od wymagań odporności chemicznej i odporności termicznej danej aplikacji stosowane są różnego rodzaju materiały; podstawowym jest kauczuk nitrylowy.

 OZNACZENIATEMPERATURA PRACYODPORNOŚĆBRAK ODPORNOŚCI
KAUCZUK NITRYLOWY NBR -30°C DO +100°C
KRÓTKOTRWALE DO +120°C
  • OLEJE SILNIKOWE, TRANSFORMATOROWE, OPAŁOWE
  • SMARY
  • PŁYNY HYDRAULICZNE
  • WĘGLOWODORY ALIFATYCZNE
  • PROPAN
  • BUTAN
  • BENZYNA
  • ALKOHOLE
  • WODNE ROZTWORY SOLI
  • ROZCIEŃCZONE KWASY I ZASADY W NIEWYSOKICH TEMPERATURACH
  • WODA DO 60°C (SPECJALNE 100°C)
  • OLEJE I SMARY SILIKONOWE
  • PŁYNY HAMULCOWE NA BAZIE GLIKOLU
  • CIECZE HYDRAULICZNE TYPU HFD
  • STĘŻONE KWASY I ŁUGI
  • WĘGLOWODORY AROMATYCZNE I CHLOROWANE (NP. BENZEN, TRI)
  • ESTRY
KAUCZUK ETYLOWO-PROPYLENOWY EPDM -50°C DO +130°C
  • GORĄCA WODA I PARA WODNA
  • ROZTWORY KWASÓW I ZASAD
  • KETONY, ESTRY I ETERY MAŁOCZĄSTECZKOWE
  • ROZTWORY MYDŁA I ŚRODKÓW PIORĄCYCH
  • TRUDNOPALNE CIECZE HYDRAULICZNE TYPU HSC, HSD
  • PŁYNY HAMULCOWE NA BAZIE GLIKOLI
  • WĘGLOWODORY ALIFATYCZNE, AROMATYCZNE I CHLOROWANE
  • OLEJE I SMARY MINERALNE
  • MATERIAŁY PĘDNE
KAUCZUK FLUOROWY (VITON®) FPM, FKM -20°C DO +200°C
  • OLEJE I SMARY MINERALNE (RÓWNIEŻ Z DODATKAMI USZLACHETNIAJĄCYMI)
  • WĘGLOWODORY AROMATYCZNE I ALIFATYCZNE
  • TRUDNOPALNE CIECZE HYDRAULICZNE NA BAZIE FOSFOROESTRÓW I WĘGLOWODORÓW CHLOROWANYCH (HSC)
  • PRÓŻNIA
  • PROMIENIOWANIE UV
  • OZON
  • KWASY NIEORGANICZNE (SOLNY, SIARKOWY, FOSFOROWY, AZOTOWY)
  • STĘŻONE KWASY ORGANICZNE (OCTOWY, MRÓWKOWY)
  • STĘŻONE ROZTWORY ŁUGU SODOWEGO I KWASÓW
  • KETONY, ESTRY I ETERY MAŁOCZĄSTECZKOWE NP.: OCTAN ETYLU, DOKSAN
  • GORĄCA WODA I PARA WODNA

 Aby uzyskać szczegółowe informacje, pobierz katalog ERIKS lub skontaktuj się z naszymi handlowcami.
