Łożyska samonastawne

Łożyska samonastawne

Produkowane są w wielu wariantach i rozmiarach. Konstrukcja bazuje na łożyskach kulkowych zwykłych serii 62 i 63. Mocowane są w specjalnych obudowach, tworząc w ten sposób zespoły łożyskowe samonastawne.

Powierzchnia pierścienia zewnętrznego jest wypukła, co pozwala na wychylenia kątowe całego łożyska względem odpowiedniej oprawy – umożliwia to wstępne nastawienie łożyska wymuszone niewspółosiowością wstępną1.

Konstrukcje łożysk samonastawnych różnią się między sobą:

a. rodzajem pierścienia wewnętrznego:

  • łożyska samonastawne ze standardowym pierścieniem wewnętrznym,
  • łożyska samonastawne z pierścieniem wewnętrznym jednostronnie poszerzonym,
  • łożyska samonastawne z obustronnie poszerzonym pierścieniem wewnętrznym;

b. sposobem zamocowania łożyska na wale:

  • łożyska samonastawne mocowane za pomocą kołeczków mocujących,

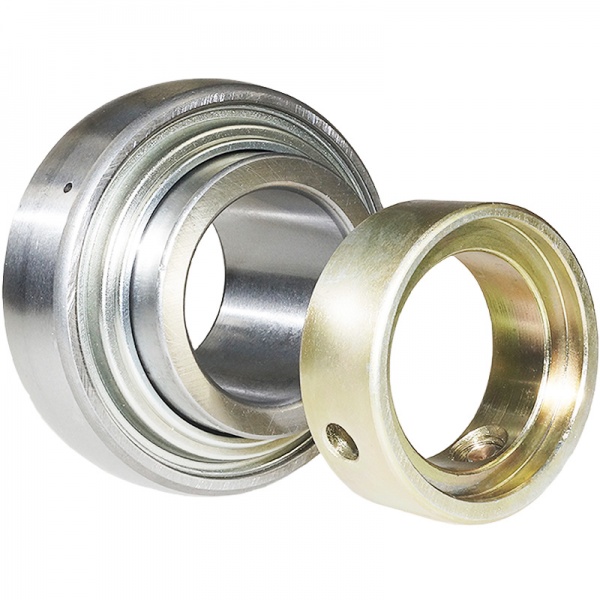

  • łożyska samonastawne mocowane za pomocą pierścienia mimośrodowego.

Wszystkie łożyska samonastawne produkowane są standardowo z obustronnym uszczelnieniem stykowym i są fabrycznie wypełnione odpowiednią ilością wysokiej jakości smaru.

Łożyska NKE, których oznaczenie zaczyna się literą G, np. GRAE, mają w pierścieniu zewnętrznym otwory umożliwiające łatwe uzupełnianie smaru.

Najczęściej stosowane odmiany to GYE (UC) oraz GRAE (FD).

1 Niewspółosiowość kątowa wału względem oprawy wynikająca z błędów podczas obróbki lub montażu.

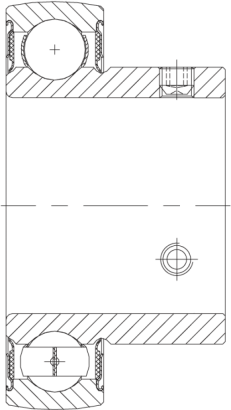

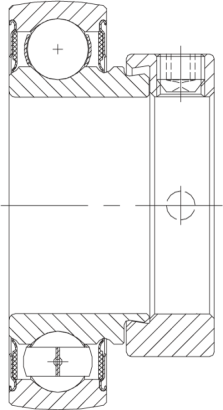

ODMIANY KONSTRUKCYJNE

PORÓWNANIE WYBRANYCH OZNACZEŃ

NKESKFFAG/INAFŁT

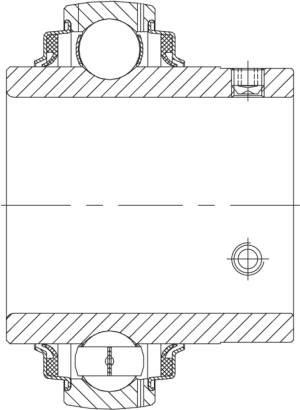

GYE [..] – KRRB YAR […] 2F GYE [..] – KRRB UC […]

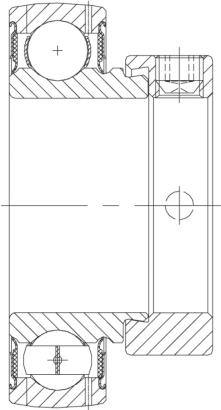

GRAE [..]  – NPPB YET […] GRAE [..] – NPPB FD […]

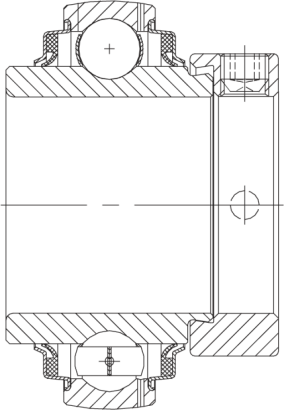

GE [..] – KRRB YEL […] GE [..] – KRRB NIE WYSTĘPUJE

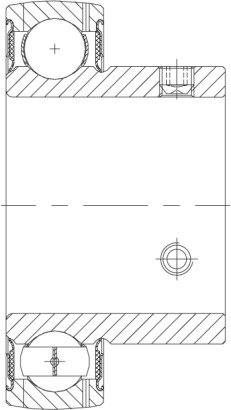

GAY [..] – NPPB YAT […] GAY [..] – NPPB NIE WYSTĘPUJE

Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszym działem handlowym.

nke_katalog

NKE-Katalog łożysk
tocznych [EN/DE]



Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszym działem handlowym.
