Łożyska walcowe jednorzędowe z pełną liczbą elementów tocznych
Łożyska walcowe jednorzędowe bez koszyka dzięki posiadanej maksymalnej liczbie wałeczków mogą przenosić bardzo duże obciążenia promieniowe, jednak w stosunku do łożysk z koszykiem mogą pracować przy znacznie mniejszych prędkościach obrotowych.

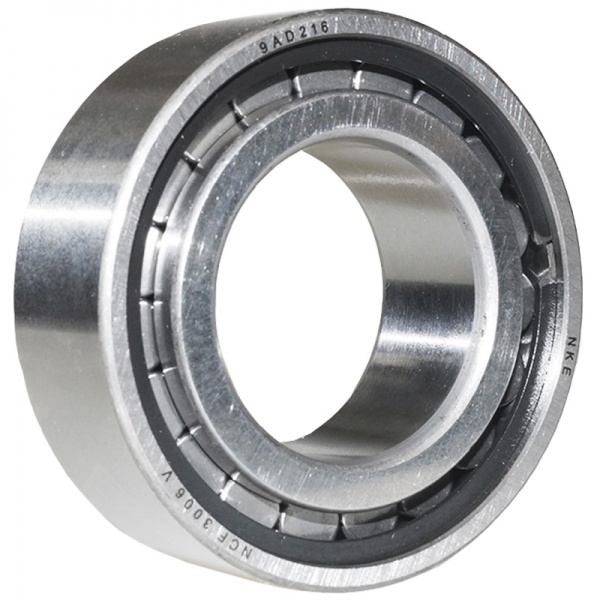

Łożyska walcowe jednorzędowe bez koszyka oznaczane przedrostkiem NCF mają dwa obrzeża na pierścieniu wewnętrznym, a pierścień zewnętrzny ma jedno obrzeże, co umożliwia przemieszczenie osiowe wału względem oprawy w jednym kierunku1 oraz ustalenie wału w kierunku przeciwnym. W pierścieniu zewnętrznym znajduje się jeden pierścień zabezpieczający, utrzymujący łożysko w całości. Łożyska te są zdolne do przenoszenia niewielkich obciążeń osiowych w jednym kierunku.
1 Na przykład przez zmianę długości wału wskutek rozszerzalności cieplnej
ODMIANY KONSTRUKCYJNE

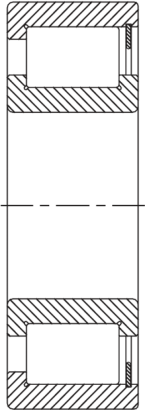

NCF
Przydatność ze względu na:
| Obciążenia promieniowe | doskonała |
| Obciążenia osiowe | niska przydatność /w jednym kierunku/ |
| Obciążenia złożone | dostateczna /w jednym kierunku/ |
| Wysokie prędkości obrotowe | niska przydatność |
| Niskie tarcie | niska przydatność |
| Wysoką sztywność | doskonała |
| Cichobieżność | niska przydatność |
| Kompensację niewspółosiowości | brak |
OPCJE DODATKOWE
- powiększony lub pomniejszony luz
Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszymi handlowcami.
|
