Łożyska baryłkowe dwurzędowe

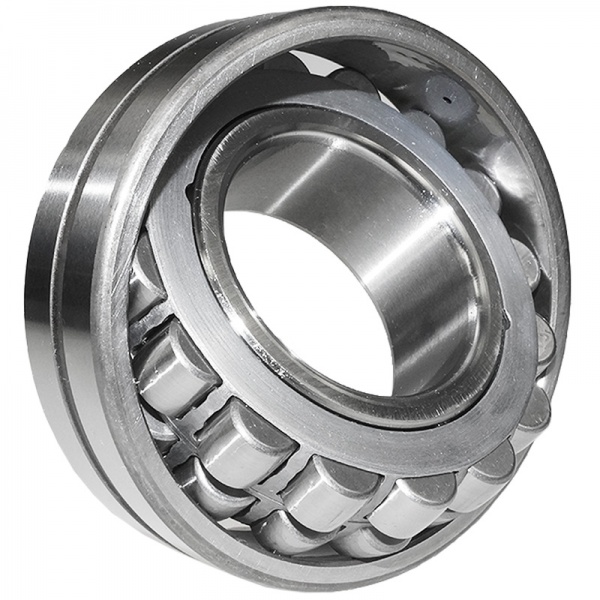

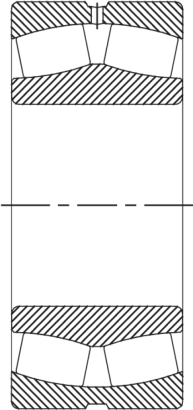

Dzięki specyficznej budowie znajdują szerokie zastosowanie w bardzo wymagających aplikacjach. Nierozłączna konstrukcja składa się z: dwóch rzędów baryłkowatych wałeczków, dwóch ułożonych skośnie bieżni na pierścieniu wewnętrznym oraz wspólnej kulistej bieżni na pierścieniu zewnętrznym pozwalającej na kątowe wychylenia wału względem oprawy.

Podobnie jak łożyska kulkowe wahliwe, są niewrażliwe na niewspółosiowość kątową wału względem oprawy wynikającą z niedokładności montażowych czy ugięć wału.

Mogą przenosić bardzo duże obciążenia promieniowe oraz obciążenia złożone w obu kierunkach¹. Gorzej radzą sobie z obciążeniami ściśle osiowymi.

Łożyska o mniejszych średnicach przeważnie zaopatrzone są standardowo w koszyk tłoczony z blachy stalowej. Te większe wyposażone są w koszyk stalowy lub masywny koszyk mosiężny. Większość z nich ma także rowek i trzy otwory smarowe w pierścieniu zewnętrznym.

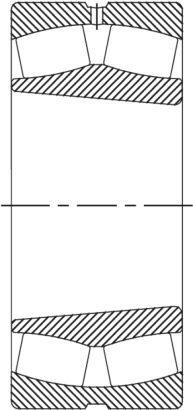

Prawie wszystkie serie i rozmiary łożysk baryłkowych dwurzędowych produkowane są także w wersji ze stożkowym otworem wewnętrznym, umożliwiającym osadzenie łożyska za pomącą tulei wciąganej, tulei wciskanej lub bezpośrednio na stożkowym czopie wału. W zależności od serii, wyróżniamy:

• stożek o zbieżności 1:12 – przyrostek K,
• stożek o zbieżności 1:30 – przyrostek K30.

Dostępne są także w specjalnej wersji zoptymalizowanej pod kątem pracy w maszynach wibracyjnych.

Podstawowy zakres produkcyjny zawiera serie: 222, 223, 230, 231, 232, 240, 241.

Przykładowe oznaczenie: 22315 EK C3 W33 NKE

¹ Działające jednocześnie obciążenia promieniowe i obciążenia osiowe.

Opcje dodatkowe

• pomniejszony lub powiększony luz
• stożkowy otwór wewnętrzny
• koszyk mosiężny
• specjalne wykonanie do maszyn wibracyjnych

PORÓWNANIE WYBRANYCH OZNACZEŃ

Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszymi handlowcami.
