Zespoły łożyskowe z oprawą kołnierzową

Zespoły łożyskowe z oprawą kołnierzową

Zespoły samonastawne to proste i skuteczne rozwiązanie, o minimalnych wymaganiach w projektowaniu łożyskowań. Pojedynczy zespół składa się z łożyska samonastawnego i oprawy wykonanej z żeliwa szarego.

Wewnętrzny otwór oprawy ma powierzchnię wklęsłą kulistą, odpowiednią dla pierścienia zewnętrznego łożysk samonastawnych. W otworze znajduje się rowek doprowadzający do łożyska smar przez smarowniczkę umieszczoną w zewnętrznej części oprawy. W każdej oprawie można umieścić dowolny rodzaj łożyska samonastawnego, co umożliwia wykonanie wielu konfiguracji.

Podstawowe wersje zespołów samonastawnych z oprawami kołnierzowymi to:

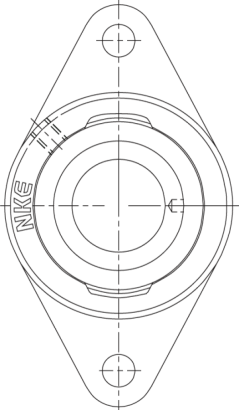

RCJTY – składa się z łożyska typu GYE oraz wykonanej z żeliwa szarego owalnej oprawy CJT z dwoma przelotowymi otworami montażowymi, których oś przechodzi równolegle do osi łożyska;

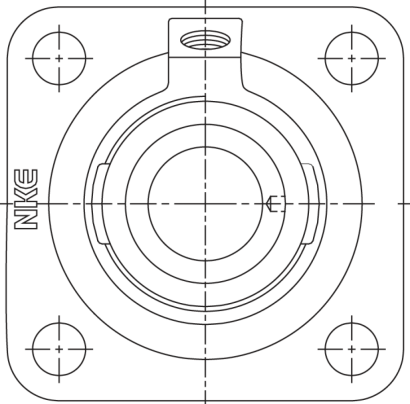

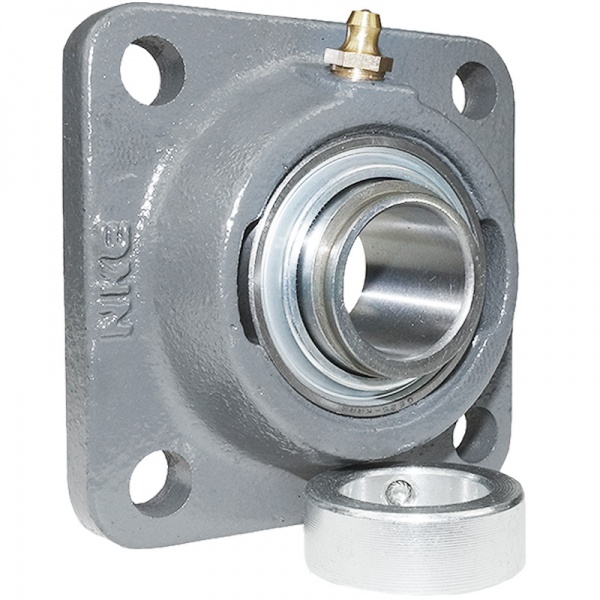

RCJY – składa się z łożyska typu GYE oraz wykonanej z żeliwa szarego kwadratowej oprawy CJ z czterema przelotowymi otworami montażowymi, których oś przechodzi równolegle do osi łożyska.

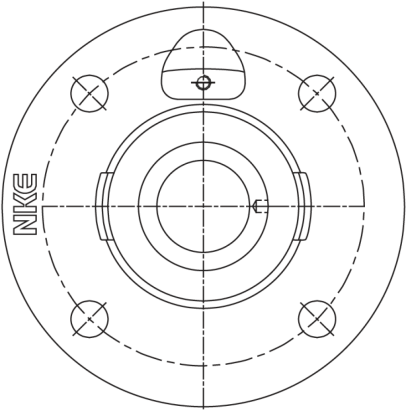

RMEY – składa się z łożyska typu GYE oraz wykonanej z żeliwa szarego okrągłej oprawy ME z czterema przelotowymi otworami montażowymi, których oś przechodzi równolegle do osi łożyska.

ODMIANY KONSTRUKCYJNE

PORÓWNANIE WYBRANYCH OZNACZEŃ

NKESKFFAG/INAFŁT
RCJTY ..    FYTB .. TF    RCJTY ..    UCFL …
RCJY ..    FY .. TF    RCJY ..    UCF …
RMEY ..    FYC .. TF    RMEY ..    UCFC …

Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszym działem handlowym.
