Zespoły łożyskowe z oprawą stojącą

Zespoły łożyskowe z oprawą stojącą

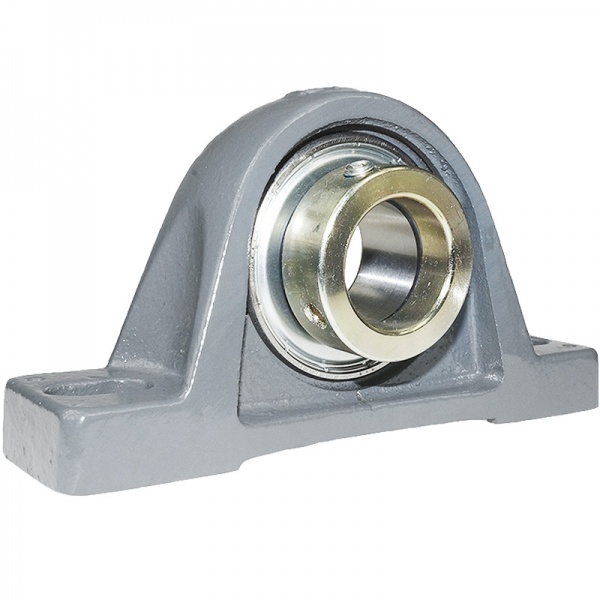

Zespoły samonastawne to proste i skuteczne rozwiązanie, o minimalnych wymaganiach w projektowaniu łożyskowań. Pojedynczy zespół składa się z łożyska samonastawnego i oprawy wykonanej z żeliwa szarego.

Wewnętrzny otwór oprawy ma powierzchnię wklęsłą kulistą, odpowiednią dla pierścienia zewnętrznego łożysk samonastawnych. W otworze znajduje się rowek doprowadzający do łożyska smar przez smarowniczkę umieszczoną w zewnętrznej części oprawy. W każdej oprawie można umieścić dowolny rodzaj łożyska samonastawnego, co umożliwia wykonanie wielu konfiguracji.

Podstawowe wersje zespołów samonastawnych z oprawami stojącymi to:

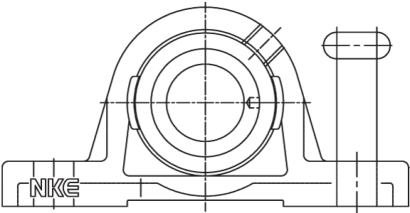

RASEY – składa się z łożyska typu GYE oraz wykonanej z żeliwa szarego oprawy ASE z dwoma przelotowymi otworami montażowymi, których oś przechodzi prostopadle do osi łożyska.

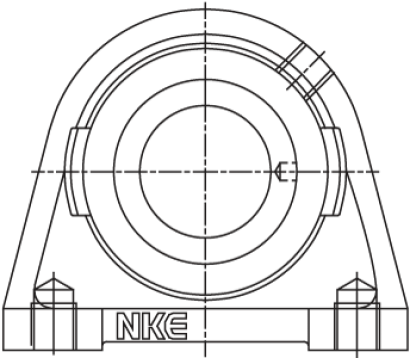

RSHEY – składa się z łożyska typu GYE oraz wykonanej z żeliwa szarego oprawy AHE z dwoma nieprzelotowymi gwintowanymi otworami montażowymi, których oś przechodzi prostopadle do osi łożyska.

ODMIANY KONSTRUKCYJNE

PORÓWNANIE WYBRANYCH OZNACZEŃ

NKESKFFAG/INAFŁT
RASEY ..    SY .. TF    RASEY ..    UCP …
RSHEY ..    SYF .. TF    RSHEY ..    UCPA …


Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszym działem handlowym.

nke_katalog

NKE-Katalog łożysk
tocznych [EN/DE]

nke_units

NKE - Bearing units
