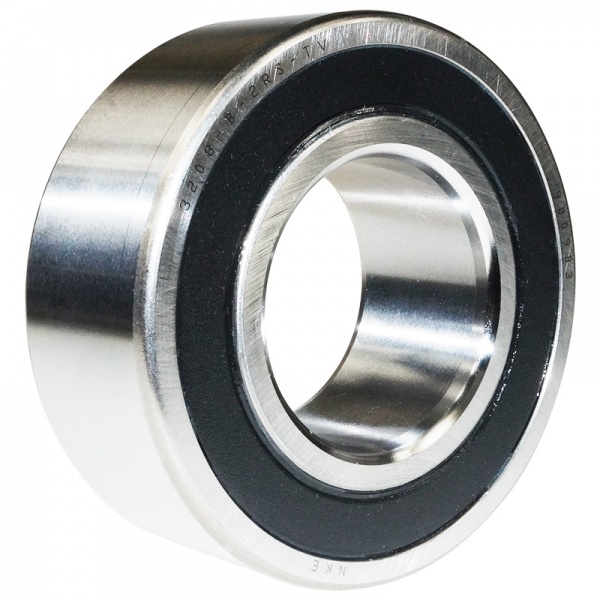

Łożyska kulkowe skośne dwurzędowe

Łożyska kulkowe skośne dwurzędowe

Pod względem budowy odpowiadają dwóm łożyskom kulkowym skośnym jednorzędowym w układzie „O”. Mają po dwie bieżnie na pierścieniach zewnętrznym i wewnętrznym przesunięte wzajemnie w kierunku osiowym. Standardowo produkowane są z koszykiem formowanym wtryskowo z tworzywa sztucznego, prowadzonym na elementach tocznych i kątem działania 32°. Kąt działania zawiera się w przedziale 32°–45° i zależy od wersji łożyska.

Przenoszą obciążenia zarówno promieniowe, jak i osiowe w obu kierunkach.

W wersji uszczelnionej są napełniane fabrycznie odpowiednią ilością smaru i nie wymagają dosmarowania podczas całego okresu użytkowania.

Mają szerokie zastosowanie m.in. w motoryzacji w piastach kół. Szczególnie przydają się do łożyskowania, dla którego jest wymagane sztywne prowadzenie w kierunku osiowym.

Podstawowy zakres produkcyjny zawiera serie: 32 i 33.

Przykładowe oznaczenie: 3205 B 2RS TV NKE

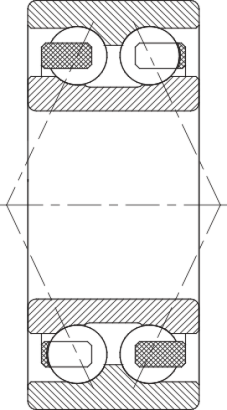

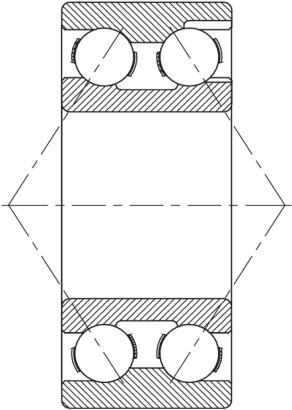

ODMIANY KONSTRUKCYJNE

Przydatność ze względu na:

Obciążenia promieniowedobra
Obciążenia osiowedostateczna /w obu kierunkach/
Obciążenia złożonedobra /w obu kierunkach/
Wysokie prędkości obrotowedostateczna
Niskie tarciedostateczna
Wysoką sztywnośćdostateczna
Cichobieżnośćdostateczna
Kompensację niewspółosiowościbrak
Obciążenia promieniowe
Obciążenia osiowe
Obciążenia złożone
Wysokie prędkości obrotowe
Niskie tarcie
Wysoką sztywność
Cichobieżność
Kompensację niewspółosiowości

Opcje dodatkowe

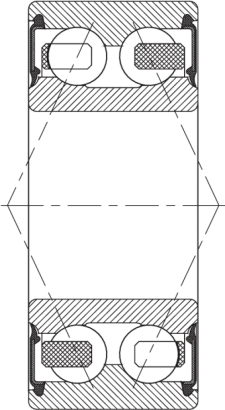

  • gumowe uszczelnienie stykowe

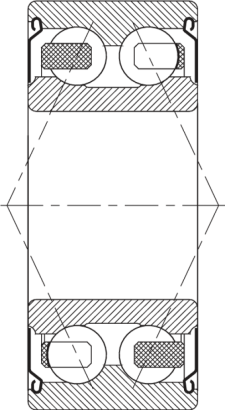

  • blaszka ochronna
  • kanałek do wkładania kulek (kąt działania łożyska – 35°)
  • dzielony pierścień wewnętrzny (kąt działania łożyska – 45°)
  • koszyk stalowy
  • koszyk mosiężny
  • pomniejszony lub powiększony luz

Porównanie wybranych oznaczeń

  NKESKFFAG/INANSK
ZOPTYMALIZOWANA KONSTRUKCJA WEWNĘTRZNA B A BD B
KOSZYK Z TWORZYWA SZTUCZNEGO TV TN9 TVH TNG
KOSZYK MOSIĘŻNY M M M M
OBUSTRONNE USZCZELNIENIE STYKOWE GUMA-STAL 2RS 2RS1 2RSH 2RS
BLASZKA OCHRONNA Z OBU STRON 2Z 2Z 2Z 2Z

Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszymi handlowcami.

nke_katalog

NKE-Katalog łożysk
tocznych [EN/DE]
