Łożysko kulkowe skośne jednorzędowe dwukierunkowe

Łożysko kulkowe skośne jednorzędowe dwukierunkowe

Nazywane są także czteropunktowymi. Zaprojektowano je tak, aby zapewnić czteropunktowy styk kulkom prowadzonym w koszyku. Oznacza to, że łożyska mogą przenosić obciążenia osiowe w obu kierunkach i w mniejszym stopniu obciążenia złożone. Nie należy jednak stosować tego typu łożysk przy obciążeniach ściśle promieniowych.

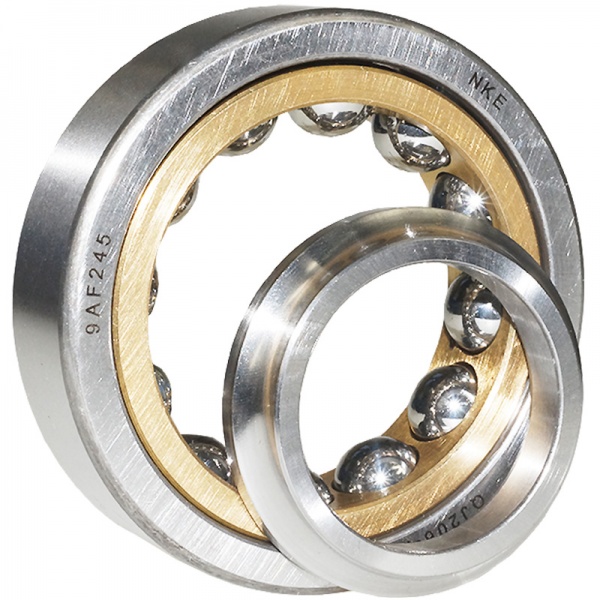

Posiadają dzielony pierścień wewnętrzny, co pozwala na zastosowanie większej liczby kulek, a to znacznie poprawia nośność łożyska. Obie połówki pierścienia wewnętrznego można zamontować niezależnie od zespołu pierścienia zewnętrznego z koszykiem i kulkami – ułatwia to montaż. Standardowo produkowane są z masywnym koszykiem mosiężnym.

Łożyska te o średnicy pierścienia zewnętrznego równej lub większej niż 160 mm produkowane są z dwoma gniazdami mocującymi na pierścieniu zewnętrznym umożliwiającymi zabezpieczenie pierścienia przed obracaniem się w oprawie.

Standardowy zakres produkcyjny zawiera się w seriach: QJ2 i QJ3.

Przykładowe oznaczenie: QJ206 MPA NKE

Istnieje także wersja o oznaczeniu Q, w której zastosowano dzielony pierścień zewnętrzny, obecnie jednak jest bardzo rzadko używana, częstsza jest wersja QJ.

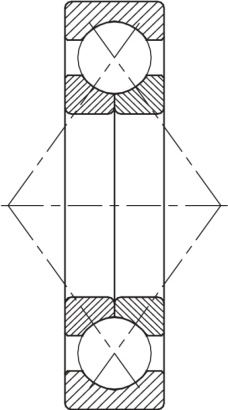

ODMIANY KONSTRUKCYJNE

Przydatność ze względu na:

Obciążenia promienioweniska przydatność
Obciążenia osiowedobra /w obu kierunkach/
Obciążenia złożonedostateczna /w obu kierunkach/
Wysokie prędkości obrotowedobra
Niskie tarciedostateczna
Wysoką sztywnośćdostateczna
Cichobieżnośćdostateczna
Kompensację niewspółosiowościbrak
Obciążenia promieniowe
Obciążenia osiowe
Obciążenia złożone
Wysokie prędkości obrotowe
Niskie tarcie
Wysoką sztywność
Cichobieżność
Kompensację niewspółosiowości

OPCJE DODATKOWE

  • pomniejszony lub powiększony luz

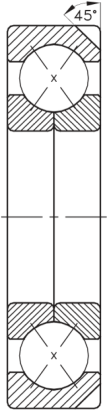

  • dwa gniazda mocujące na pierścieniu zewnętrznym

PORÓWNANIE WYBRANYCH OZNACZEŃ

  NKESKFFAG/INANSK
DWA GNIAZDA MOCUJĄCE NA PIERŚCIENIU ZEWNĘTRZNYM N2 N2 N2 NIE WYSTĘPUJE
MASYWNY KOSZYK MOSIĘŻNY MPA MA MPA M

Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszymi handlowcami.
