Łożyska kulkowe skośne jednorzędowe

Łożyska kulkowe skośne jednorzędowe

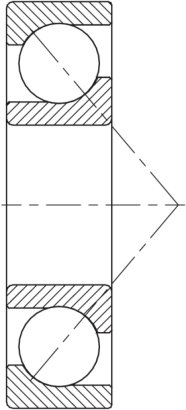

Mają nierozłączną konstrukcję zbliżoną do łożysk kulkowych zwykłych. Zostały jednak zaprojektowane do przenoszenia obciążeń złożonych1, dlatego bieżnie na pierścieniu wewnętrznym i zewnętrznym tych łożysk są przemieszczone względem siebie w kierunku osi łożyska, tworząc tzw. kąt działania. Im większy kąt, tym większa zdolność do przenoszenia obciążeń osiowych.

Standardowo produkowane są z koszykiem z tworzywa sztucznego formowanym wtryskowo, prowadzonym na elementach tocznych oraz z kątem działania wynoszącym 40º.

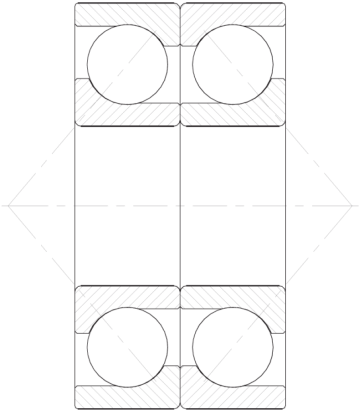

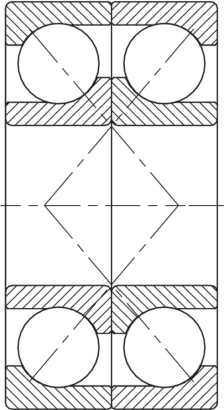

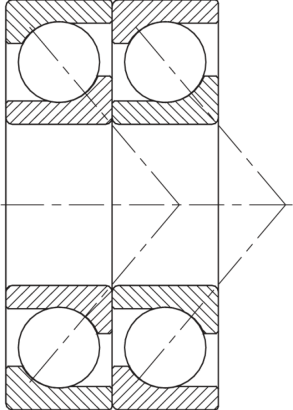

Pojedyncze łożysko przenosi obciążenia osiowe tylko w jednym kierunku. Jeśli więc zachodzi potrzeba uzyskania dwukierunkowości lub (i) zwiększenia nośności, to można je montować parami w układach O, X lub TANDEM. Należy wówczas stosować specjalnie do tego przeznaczone komplety łożysk do uniwersalnego parowania.

Podstawowy zakres produkcyjny zawiera serie: 72 i 73.

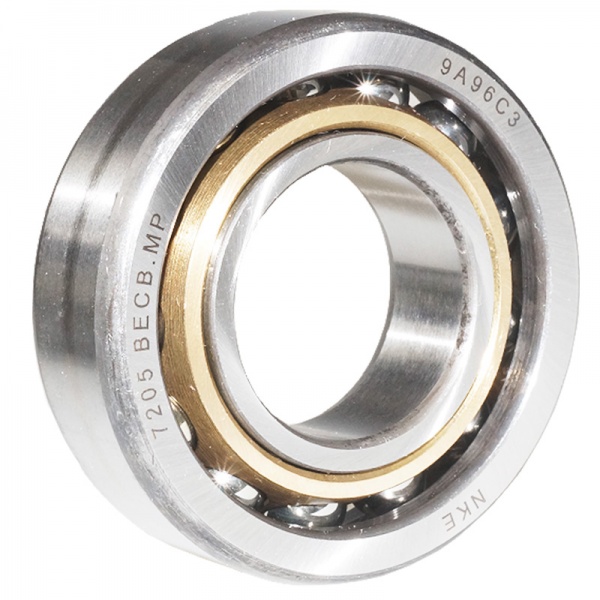

Przykładowe oznaczenie: 7205 BE TVP NKE

Specjalnym rodzajem łożysk kulkowych skośnych są tzw. łożyska precyzyjne (wrzecionowe), charakteryzujące się bardzo dużą precyzją wykonania, kątem działania 15º lub 25º oraz zdolnością do pracy przy bardzo dużych prędkościach obrotowych.

1  Działające jednocześnie obciążenia promieniowe i obciążenia osiowe.


ODMIANY KONSTRUKCYJNE

Przydatność ze względu na*:

Obciążenia promieniowedostateczna
Obciążenia osiowedostateczna /w jednym kierunku/
Obciążenia złożonedobra /w jednym kierunku/
Wysokie prędkości obrotowedobra
Niskie tarciedobra
Wysoką sztywnośćdostateczna
Cichobieżnośćdobra
Kompensację niewspółosiowościniska przydatność
Tabela przedstawia wartości dla pojedynczego łożyska z kątem działania 40º.
Obciążenia promieniowe
Obciążenia osiowe
Obciążenia złożone
Wysokie prędkości obrotowe
Niskie tarcie
Wysoką sztywność
Cichobieżność
Kompensację niewspółosiowości

OPCJE DODATKOWE

  • koszyk stalowy
  • koszyk mosiężny
  • podwyższona klasa dokładności
  • komplet łożysk do uniwersalnego parowania
  • średni, lekki lub duży luz osiowy
  • średnie, lekkie lub duże napięcie wstępne

PORÓWNANIE WYBRANYCH OZNACZEŃ

 NKESKFFAG/INANSK
KĄT DZIAŁANIA 40º B B B B
ZOPTYMALIZOWANA KONSTRUKCJA WEWNĘTRZNA E E BRAK OZNACZEŃ BRAK OZNACZEŃ
KOSZYK KLATKOWY Z TWORZYWA SZTUCZNEGO TVP P TVP TY
MASYWNY KOSZYK MOSIĘŻNY MP M MP M
WYTŁACZANY KOSZYK Z BLACHY STALOWEJ J J JP W
ŁOŻYSKA DO UNIWERSALNEGO PAROWANIA, ŚREDNI LUZ OSIOWY CB CB UA G
ŁOŻYSKA DO UNIWERSALNEGO PAROWANIA, LEKKIE NAPIĘCIE WSTĘPNE GA GA UO GA

Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszymi handlowcami.
