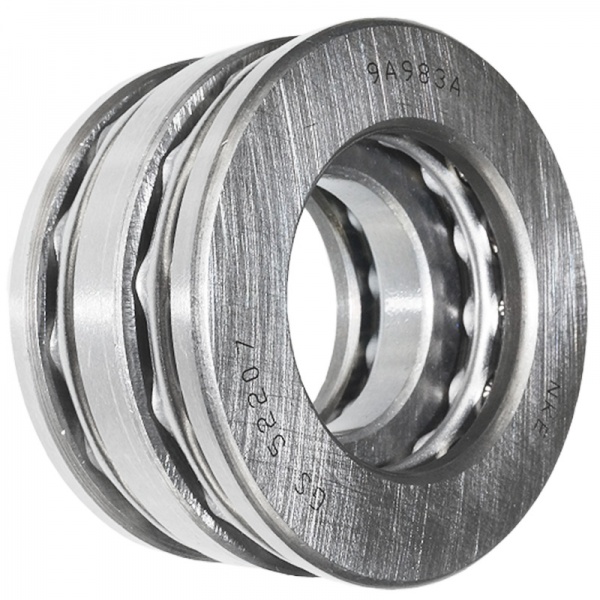

Łożyska kulkowe wzdłużne dwukierunkowe
Są łożyskami rozłącznej budowy, co umożliwia niezależny montaż, zarówno pierścieni, jak i zespołów kulek, znacznie ułatwiając zabudowę. Składają się z jednego pierścienia wewnętrznego, dwóch złożeń kulkowych i dwóch pierścieni zewnętrznych.
Łożyska o mniejszych wymiarach są dostępne z pierścieniem zewnętrznym z kulistą lub płaską powierzchnią osadzenia. Łożyska z pierścieniem zewnętrznym o kulistej powierzchni osadzenia mogą pracować z podkładkami z wklęsłą powierzchnią kulistą w celu kompensacji niewspółosiowości wstępnej1.
Łożyska kulkowe wzdłużne dwukierunkowe przenoszą obciążenia osiowe w obu kierunkach, umożliwiając tym samym ustalenie położenia wału względem oprawy. Nie mogą przenosić obciążeń promieniowych.
1 Niewspółosiowość kątowa wału względem oprawy wynikająca z błędów podczas obróbki lub montażu.
ODMIANY KONSTRUKCYJNE

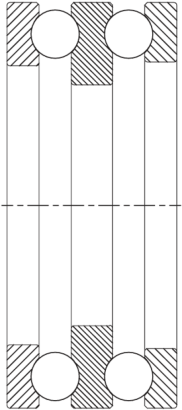

PŁASKA POWIERZCHNIA OSADZENIA

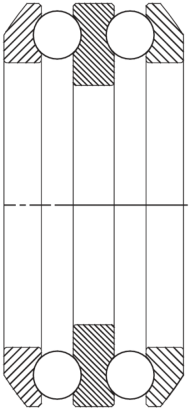

KULISTA POWIERZCHNIA OSADZENIA
Przydatność ze względu na*:
| Obciążenia promieniowe | brak |
| Obciążenia osiowe | dostateczna /w obu kierunkach/ |
| Obciążenia złożone | brak /w obu kierunkach/ |
| Wysokie prędkości obrotowe | niska przydatność |
| Niskie tarcie | dostateczna |
| Wysoką sztywność | dostateczna |
| Cichobieżność | niska przydatność |
| Kompensację niewspółosiowości | niska przydatność |
Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszymi handlowcami.
|
