Łożyska kulkowe wahliwe

Łożyska kulkowe wahliwe

To łożyska prostej konstrukcji, wyprodukowane niewielkim nakładem kosztów. Znajdują zastosowanie w wielu gałęziach przemysłu.

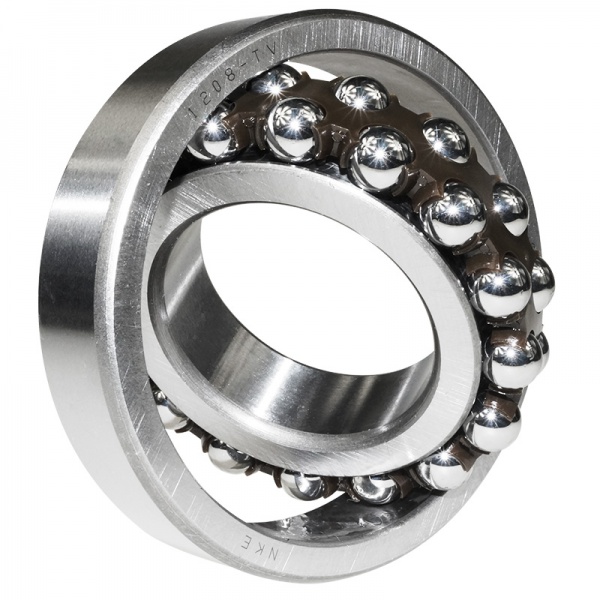

Mają dwa rzędy kulek, dwie głębokie bieżnie w pierścieniu wewnętrznym oraz wklęsłą kulistą bieżnię pierścienia zewnętrznego, która zapewnia im wahliwość. Standardowo produkowane są z koszykiem z tworzywa sztucznego.

Cechują się najmniejszym oporem tarcia spośród wszystkich łożysk tocznych, co zapewnia im niższą temperaturę roboczą przy dużych prędkościach obrotowych. Charakteryzują się dużą kompensacją błędów współosiowości kątowej wału względem oprawy, wynikających z niedokładności montażowych czy ugięć wału. Ich dodatkowym atutem jest to, że wymagają bardzo małych obciążeń minimalnych.

Są dostępne w wersji z cylindrycznym otworem wewnętrznym, a także w wersji z otworem stożkowym, pozwalającym na osadzenie łożyska za pomocą tulei wciąganej lub bezpośrednio na stożkowym czopie wału.

Standardowy zakres produkcyjny zawiera serie: 12, 13, 22 i 23.

Przykładowe oznaczenie: 2205 2RS TV NKE

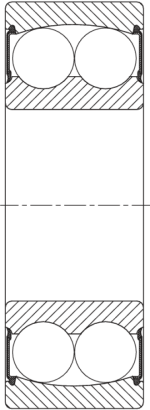

Serie łożysk wahliwych o oznaczeniach 22 i 23, produkowane są także w wersji z obustronnym uszczelnieniem.

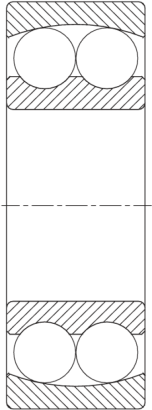

ODMIANY KONSTRUKCYJNE

Przydatność ze względu na:

Obciążenia promieniowedostateczna
Obciążenia osioweniska przydatność /w obu kierunkach/
Obciążenia złożoneniska przydatność /w obu kierunkach/
Wysokie prędkości obrotowedoskonała
Niskie tarciedoskonała
Wysoką sztywnośćniska przydatność
Cichobieżnośćdobra
Kompensację niewspółosiowościdoskonała
Obciążenia promieniowe
Obciążenia osiowe
Obciążenia złożone
Wysokie prędkości obrotowe
Niskie tarcie
Wysoką sztywność
Cichobieżność
Kompensację niewspółosiowości

OPCJE DODATKOWE

  • gumowe uszczelnienie stykowe
  • pomniejszony lub powiększony luz

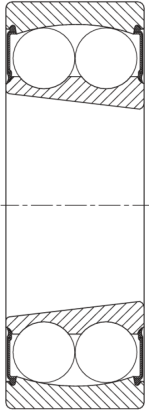

  • stożkowy otwór wewnętrzny
  • koszyk stalowy
  • koszyk mosiężny

PORÓWNANIE WYBRANYCH OZNACZEŃ

 NKESKFFAG/INANSK
KOSZYK Z TWORZYWA SZTUCZNEGO TV TN9 TVH TNG
MASYWNY KOSZYK MOSIĘŻNY M M M M
STOŻKOWY OTWÓR WEWNĘTRZNY K K K K
OBUSTRONNE USZCZELNIENIE STYKOWE GUMA-STAL 2RS 2RS1 2RS 2RSR

Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszymi handlowcami.

nke_katalog

NKE-Katalog łożysk
tocznych [EN/DE]
