Łożyska stożkowe

Łożyska stożkowe

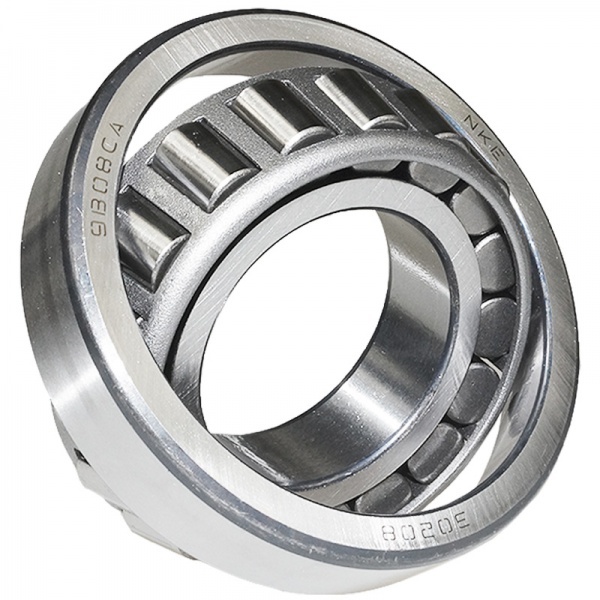

Mają charakterystyczną rozłączną budowę, stożkową powierzchnię bieżni oraz zespół stożkowych wałeczków. Zespół wałeczków z koszykiem jest osadzony na stałe na pierścieniu wewnętrznym, natomiast pierścień zewnętrzny jest rozłączny.

Ze względu na konstrukcję szczególnie dobrze nadają się do przenoszenia obciążeń złożonych1. Kierunek oraz możliwość przenoszenia obciążeń osiowych zależą od kąta nachylenia bieżni. Kąt ten zależy od wymiarów oraz serii łożyska i najczęściej wynosi od 10° do 16° z wyjątkiem serii 313, dla której wartość ta wynosi około 30°. Im większy kąt działania, tym większa zdolność do przenoszenia obciążeń osiowych.

Łożyska stożkowe jednorzędowe, podobnie jak łożyska kulkowe skośne jednorzędowe, mogą być zabudowywane w pary lub większe zespoły łożyskowe umożliwiające przenoszenie dowolnej kombinacji obciążeń. Łożyska stożkowe znalazły zastosowanie w wielu gałęziach przemysłu, na przykład w przemysłach: motoryzacyjnym, górniczym czy hutniczym, a mnogość odmian i serii zwiększa zakres ich użycia.

Standardowy zakres produkcyjny zawiera całą gamę łożysk w wymiarach metrycznych i calowych, pomiędzy którymi istnieje znacząca różnica w sposobie oznaczania.

Łożyska stożkowe o wymiarach metrycznych są zazwyczaj oznaczane ciągiem pięciu cyfr. Zaliczamy do nich łożyska serii: 302, 303, 313, 320, 322, 323, 329, 330, 331, 332

Łożyska calowe mogą występować w różnych konfiguracjach pierścieni wewnętrznych i zewnętrznych, dlatego ich literowo-cyfrowe oznaczenie składa się z osobnych symboli obu pierścieni i rozdzielone jest ukośnikiem, np. L44643/L44610 lub L44643/610.

1 Działające jednocześnie obciążenia promieniowe i obciążenia osiowe.

ODMIANY KONSTRUKCYJNE

Przydatność ze względu na*:

Obciążenia promieniowedobra
Obciążenia osiowedobra /w jednym kierunku/
Obciążenia złożonedoskonała /w jednym kierunku/
Wysokie prędkości obrotowedostateczna
Niskie tarciedostateczna
Wysoką sztywnośćdobra
Cichobieżnośćdostateczna
Kompensację niewspółosiowościniska przydatność
Tabela przedstawia wartości dla pojedynczego łożyska
Obciążenia promieniowe
Obciążenia osiowe
Obciążenia złożone
Wysokie prędkości obrotowe
Niskie tarcie
Wysoką sztywność
Cichobieżność
Kompensację niewspółosiowości

Opcje dodatkowe

  • komplet łożysk parowanych
  • kołnierz na pierścieniu zewnętrznym

PORÓWNANIE WYBRANYCH OZNACZEŃ

  NKESKFFAG/INANSK
ZESPÓŁ ŁOŻYSK DOPASOWANYCH W PARĘ W UKŁADZIE X DF DF DF NIE WYSTĘPUJE

Aby uzyskać szczegółowe informacje, pobierz katalog łożysk NKE lub skontaktuj się z naszymi handlowcami.

nke_katalog

NKE-Katalog łożysk
tocznych [EN/DE]

nke_trb

NKE - TRB
